Algunos cajones básicos de módulosT-Trak en Escala N

Un primer paso para crear los módulos T-Trak es disponer de los cajones adecuados.

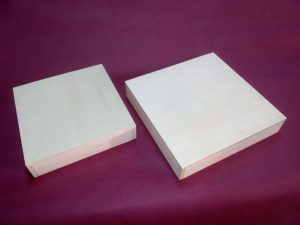

Para un iniciado suele ser necesario un cajon recto simple o una esquina. Observese que no son de las mismas dimensiones. La esquina es mayor.

Vista de la plataforma superior.

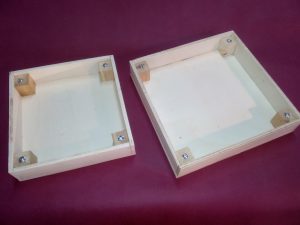

Vista de los elemenots inferiores (Tacos con tornillos niveladores).

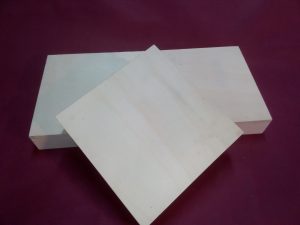

Y siguiendo por el doble recto, bajo el simple. Con ellos ya empezaremos la decoración con el paisage que deeamos.

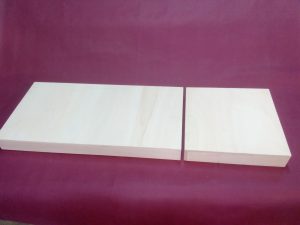

o el final al lado de la esquina

Con estos cajones y montando las pistas en un conjunto podemos diponer de un óvalo donde hacer rodar muestros trenes.



T-Trak En escalas grandes: S – 0

Según las normas aceptadas internacionalmente desde el año 2000 para diferentes escalas en Sistema T-Trak.

Pistas con base balastada de plástico y clavijas eclisas plásticas.
Elevables hasta 10cm.

T-Trak S        1:64

Distancia a borde frontal 5’’
Separación líneas 5’’
Voladizo lateral 1mm   Pista MTH S-Trax

Módulos rectos Módulos curvos
Simple Esquina



T-Trak 0        1 :48

Distancia a borde frontal 4’’
Separación líneas 6’’
Voladizo lateral 1mm   Pista LIONEL FastTrack

Módulos rectos Módulos curvos
Simple Esquina

T-Trak En escalas pequeñas Z – T

Según las normas aceptadas internacionalmente desde el año 2000 para diferentes escalas en Sistema T-Trak.

Pistas con base balastada de plástico y clavijas eclisas plásticas.

Elevables hasta 10cm.

T-Trak Z 1:220

Distancia a borde frontal 76mm, segunda pista 101mm
Separación líneas 25mm
Voladizo lateral 1mm Pista ROKUHAN Z (English)

Módulos rectos Módulos curvos
Simple Esquina
Doble Final



T-Trak T 1:450

Distancia a borde frontal de pista base 90mm
Separación líneas 12’5mm menos desde la pista base
Voladizo lateral 1mm Pista TgaugeKK EISHINDO (English)

Módulos rectos Módulos curvos
Simple Esquina
Doble Final



T-Trak En escalas medias H0 – TT – N

Según las normas aceptadas internacionalmente desde el año 2000 para diferentes escalas en Sistema T-Trak.

Pistas con base balastada de plástico y clavijas eclisas plásticas.

Elevables hasta 10cm.



T-Trak H0 1:86

Distancia a borde frontal 75mm, segunda pista 135mm
Separación líneas 60mm
Voladizo lateral 1mm Pista KATO Unitrack H0

Módulos rectos Módulos curvos
Simple Esquina
Doble Final
 Triple Codo

T-Trak TT 1:120

Distancia a borde frontal 86mm
Separación líneas 43mm
Voladizo lateral 1mm Pista TILLIG balastada

Módulos rectos Módulos curvos
Simple Esquina
Doble Final



T-Trak N 1:160

Distancia a borde frontal 38mm
Separación líneas 33mm
Voladizo lateral 1mm Pista KATO Unitrack N

Módulos rectos Módulos curvos
Simple Esquina
Doble Final
Triple Codo
Quadruple
