T-Trak en MATARÓ TREN 2019

Otro año más, tengo la invitación de la organización para participar en esta veterana feria ferroviaria. Participando con los módulos de los aficionados del Grup Amics del Tren Teià Maresme.

Este circuito ha sido ampliado, es de ultima hora, puesto que he ocupado a espacio liberado por otros modelistas. Consecuentemente es muy largo con bastantes módulos.

Ya van siendo diversos asistentes que acuden a ver el montaje año tras año. Y tengo el placer de conversar un rato con ellos sobre sus proyectos, ideas, dudas.

Como siempre, dispongo de infromación esencial para T-Trak escala N.

La novedad de este año ha sido la propuesta de iluminación modular que he estudiado estos últimos meses y que publiqué en una ficha Técnica para T-Trak publicada en el Grupo T-Trak Nordeste.

Circulaciones Sábado

LocomotoraIDCarga
319 Mercancías45Carqas Gas
268 Miirayas48Tren de auxilio
ABJ461
319 Grandes Líneas46TALGO
25050Omnibu (Correo+6000)

Circulaciones Domingo

LocomotoraIDCarga
25050

Esta año el acceso a infancia ha sido reducido porque la visión de cada lado no es posible.

La disposición ha sido para exhibir los módulos y la circulación de trenes. Considero que es la mejor manera de mostrar el trabajo y el paso de los convoyes a parte de hacer maniobras a la vista del visitante.

Espero que en la próxima edición el número de módulos T-Trak participantes sea mayor al añadirse más aficionados.

3a TROBADA MÒDULS FERROVIARIS FESTES DE TARDOR

Un año más, a pesar de los condicionamientos por la Pandemia del Covid-19, tubo lugar este encuentro donde participaron dos grupos de modelsitas.

Por la parte d eT-Trak Nordeste estubimos solo con los afiliados locales, echando en falta a los de allende.

Nuestra propuesta fué un circuito ya antiguo que hemos presentado en diversas ocasiones recorado por los motivos anteriores. En los meses de verano hicimos varios Clinics de Modelsimo para crear nuevos módulos o mejorar la decoración la electricidad, cosas que vimos en la Trobada.

En esta ocasión contamos con la colaboración de otras entidades que favorecieron la realización.

Cabe destacar que los participantes agadecieron este acto puesto que a lo largo del año se habian cancelado otros encuentors y ferias, esperando que las próximas tampoco se realizaran.

“RAILS DE VIDA”

Circuit de Tren en Miniatura Digital per voltants de Nadal a l’Àrea Pediàtrica de l’Hospital Universitari Arnau de Vilanova.

ORGANITZA I REALITZA:       I



Presentació

Aquesta iniciativa va a aparèixer l’any 2017 de la mà de dos aficionats al ferrocarril coneguts nostres (José Iglesias, Javier Homs i Jordi Albert del grup Anden5) per realitzar mòduls ferroviaris a escala de sistema T-Trak sobre taules que a l’hospital de Sória van muntar un circuit de trens pels nens i adolescents hospitalitzats en dates de Nadal.

El Grup T-Trak Nordeste va decidir presentar aquest projecte al mes de maig de 2018 per tal de realitzar-lo a l’Hospital de Lleida.

Objectiu:

  • Oferir unes hores al mati i a la tarda d’entreteniment mitjançant els trens en miniatura a infants/adolescents ingressats a la Unitat de Pediatria de l’Hospital Universitari Arnau de Vilanova amb mitjana o total mobilitat (10-14h / 16-19h).
  • Aproximar l’oci ferroviari a uns infants/adolescents en una etapa de guariment o atenció sanitària com a forma d’evasió de la situació durant tres dies abans de les festes de Nadal (19-20-21 de desembre 2018) de forma altruista i benèvola.

Activitat:

Muntar un circuit modular de tren en miniatura sobre taules, de dos carrils amb estació, amb horaris de sortida i entrada a l’estació, on poder fer circular diferents trens en comandament digital controlat, en un espai gran pròxim a la sala dels infants.



T-TRAK  “RAILS DE VIDA” 19-21 Desembre 2018
ÀREA DE PEDIATRIA – Hospital Universitari Arnau de Vilanova – LLEIDA
Mòduls   Metros
2 Final 0,73
2 Margalef 1,86
2 Louisianna 1,24
4 Estació Borges 3,1
10 Total mòduls 6,93
Total vies 20,86
Total Km a escala 3,34



Poden circular tres trens simultanis, pot haver un màxim de 6 persones a l’activitat, 3 conduint i 3 observant com ho fan els altres per tal de substituir-los.

La resta de persones poden visitar el circuit restant fora el fermat amb tanques separadores.

El plànol del del circuit de tren en miniatura queda representat de la següent manera:

Es poden seguir les fotos al portal T-Trak-Nordeste.es. al blog Aula Hospitalaria Dr. Antoni Cambrodi

Als participants en fer circular el tren obtenen un diploma acreditatiu:



Algunos cajones básicos de módulosT-Trak en Escala N

Un primer paso para crear los módulos T-Trak es disponer de los cajones adecuados.

Para un iniciado suele ser necesario un cajon recto simple o una esquina. Observese que no son de las mismas dimensiones. La esquina es mayor.

Vista de la plataforma superior.

Vista de los elemenots inferiores (Tacos con tornillos niveladores).

Y siguiendo por el doble recto, bajo el simple. Con ellos ya empezaremos la decoración con el paisage que deeamos.

o el final al lado de la esquina

Con estos cajones y montando las pistas en un conjunto podemos diponer de un óvalo donde hacer rodar muestros trenes.



Preparando material para la Presentación en la 6a Trobada Internacional de Modelismo ferroviari del la Vall del Ges

En la tarde de hoy he estado en la imprenta para realizar algunos folletos y carteles para presentaciones en la Trobada. La quiero recomendar por ser un punto de encuentro verdaderamente “Internacinal”. Veremos que nos depara esta sexta edición.

El folleto adjunto que seran acompañados por otros sobre T-Trak y el Grupo T-Trak Nordeste:

T-Trak – Per la teva afició als trenes

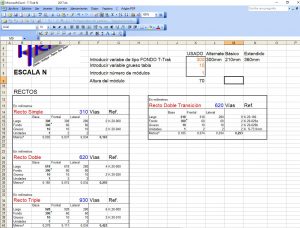

Tablas Interactivas para construcción de módulos

Una tabla interactiva es aquella que introduciendo unos poco datos nos da la serie de resultados que objetivizamos.

En 2014 realicé mis primeras tablas para creación de cajones base para módulos.
No es que esté muy metido en Excel de MS pero hay que ir echando mano de estas herramientas para optimizar los gastos y mejorar la productividad.

En principio fueron las tablas que me daban el resultado para realizar los módulos radicales de rectas y los curvos de esquina y final.

En ellas introduzco unas pocas variables como: fondo del módulo (puesto que se puede aprovechar más la profundidad que ofrece la geometría de módulos obtendremos las superficies que queremos.); grueso de la tabla o la chapa a usar (Éstas siempre tienen un grosor y si empleamos el mismo material para los laterales que para la superficie o base, siempre nos dará los 70mm exigidos en su altura como resultado del cálculo.); número de módulos que deseo hacer (Lo que me proporciona la cantidad total de tableo a usar).


Otra cosa y más compleja ja seria que me fuera indicando los costes de las pistas de vía a cada módulo. Ese trabajo lo dejo para otro momento porque por ahora ya tengo organizadas la hojas para que hagan lo que necesito.

Puntualizo que el ancho del módulo siempre lo marcan las pistas de vía, no el cajón de base, que siempre tiene 2mm menos que estas. Y muchos se preguntan porque se optó por esos dos milímetros baldíos. A diferencia de otros sistemas modulares que se unen por contacto directo y ajustado, en T-Trak se hace por conexión mediante los Unijoiners o similares. Estos se manipulan, según especificaciones de los fabricantes de pistas, lateralmente. Ese espacio es para poder ensamblar o desunir los circuitos de módulos T-Trak que empleamos para rodar trenes.

Anoto que los módulos no deben separarse con destornilladores o utensilios que causen mellas en los laterales. Mejor emplear una pieza que haga la palanca plana como una regla de acero o paleta estrecha, por ejemplo. Un utensilio a mano siempre que montamos nuestro circuito T-Trak.



Mas información en T-Trak Nordeste.es

T-Trak En escalas grandes: S – 0

Según las normas aceptadas internacionalmente desde el año 2000 para diferentes escalas en Sistema T-Trak.

Pistas con base balastada de plástico y clavijas eclisas plásticas.
Elevables hasta 10cm.

T-Trak S        1:64

Distancia a borde frontal 5’’
Separación líneas 5’’
Voladizo lateral 1mm   Pista MTH S-Trax

Módulos rectos Módulos curvos
Simple Esquina



T-Trak 0        1 :48

Distancia a borde frontal 4’’
Separación líneas 6’’
Voladizo lateral 1mm   Pista LIONEL FastTrack

Módulos rectos Módulos curvos
Simple Esquina
